승강기

인승용승강기

인승용 엘리베이터 표준치수표(Ele)

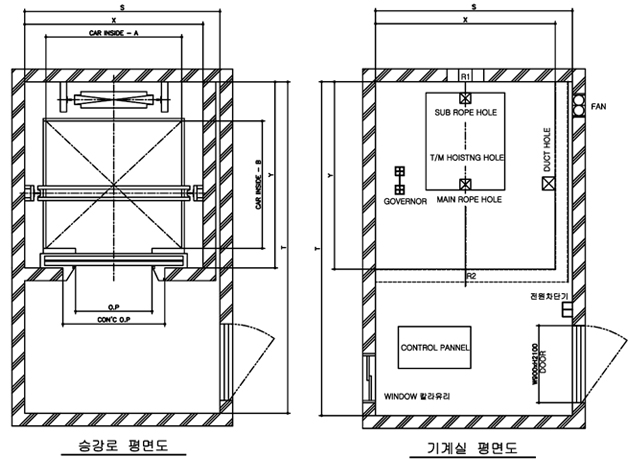

인승용 엘리베이터 표준치수표
속도 (m/min)	정원		출입구폭	CAR SIZE	승강로 규격						기계실 규격						기계실
	인승	용량	O.P	내부	1대단독		2대병렬		3대병렬		1대단독		2대병렬		3대병렬		R1	R2
60	(인)	(Kgf)	(mm)	(A x B)	X	Y	X	Y	X	Y	S	T	S	T	S	T	(Kgf)	(Kgf)
	6	450	800	1400×850	1800	1500	3700	1500			2000	3200	3900	3200			3000	2000
	8	550	800	1400×1030	1800	1700	3700	1700			2000	3400	36900	3400			3400	2000
	9	600	800	1400×1100	1800	1770	3700	1770			2000	3500	900	3500			3600	2100
	10	680	800	1400×1250	1800	1920	3700	1920			2000	3600	3900	3600			4200	2400
	11	750	800	1400×1350	1800	2020	3700	2020			2000	3700	39600	3700			4400	2600
	13	900	900	1600×1350	2100	2040	4300	2040			2300	3700	4500	3700			5300	2300
	15	1000	900	1600×1500	2100	2190	4300	2190			2300	3900	4500	3900			5700	3200
	17	1150	1000	1800×1500	2300	2190	4750	2190			2800	4000	5000	4000			7600	5800
			1100	2000×135000	2500	2040	52150	2040			3000	3800	5000	3800			7600	5800
	20	1350	1000	1800×1700	2300	2400	4750	2400			2800	4200	5000	4200			8200	6400
			1100	2000×1500	2500	2190	5150	2190			3000	4000	5400	4000			8200	6400
	24	1600	1000	1900×1800	2400	2540	4950	2540			3000	4300	5400	4300			9200	7200
			1100	2000×1750	2500	2490	5150	2490			3200	4300	5700	4300			9200	7200
90 105	8	550	800	1400×1030	1850	1700	3800	1700	5800	1700	2700	4000	4300	4000	6100	4000	3600	2500
	9	600	800	1400×1100	1850	1770	3800	1770	5800	1770	2700	4700	4200	4700	6100	4700	3800	2500
	10	680	800	1400×1250	1850	1920	3800	1920	5800	1920	2700	5000	4200	5000	6100	5000	4000	2700
	11	750	800	1400×1350	1850	2020	3800	2020	5800	2020	2700	4000	4600	4000	6200	4000	4100	2900
	13	900	900	1600×1350	2100	2040	4300	2040	6500	2040	2700	4000	4800	4000	7000	4000	4900	3800
	15	1000	900	1600×1500	2100	2190	4300	2190	6500	2190	2700	4150	4800	4150	7000	4150	5000	4000
	17	1150	1000	1800×1500	2300	2190	4750	2190	7150	2190	2800	4200	5200	4200	7000	4200	9200	7400
			1100	2000×1350	2500	2040	5150	2040	7750	2040	3000	4050	5650	4050	8300	4050	9200	7400
	20	1350	1000	1800×1700	2300	2440	4750	2440	7150	2040	2800	4400	5200	4400	7700	4400	9600	8200
			1100	2000×1500	2500	2240	5150	2240	7750	2240	3000	4200	5650	4200	8300	4200	9600	8200
	24	1600	1000	1900×1800	2400	2550	4950	2550	7500	2550	2900	4500	5200	4500	7700	4500	9800	8600
			1100	2000×1750	2500	2500	5150	2500	7800	2500	3000	4500	5400	4500	8000	4500	9800	8600
